OiW-200 水中油在线分析

持续测量水中油浓度


紫外荧光传感器测量水中的苯系物、多环芳烃以及精炼油成分。

应用:
  • 饮用水

  • 废水

  • 环境监测

  • 循环水

  • 冷凝水

分析物:
  • 苯系物

  • 多环芳烃

  • 精炼油成分

测量范围(常见范围):
  • 0-30 ppm

  • 0-100 ppm

  • 0-500 ppm

  • 若大于500 ppm需加配稀释装置

OiW-200水中油分析仪是紧凑小巧的探头和变送器组成的智能型仪表,运用紫外荧光原理测量苯系物,多环芳烃以及精炼油成分。此探头拥有坚实的固态结构,可以运用于腐蚀性和高压环境中。

水中油探头可以用在诸多不同应用中,包括废水处理,饮用水处理,环境监测和过程检测等。此探头可以直接悬浮于水中或安装在AAI专有的流通池内。

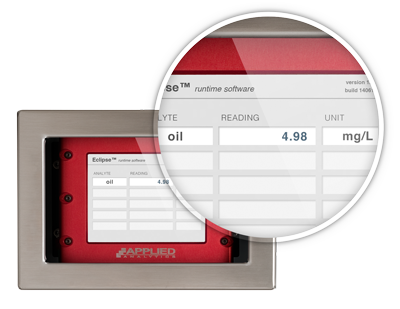

变送器拥有小巧的设计,用于接收水中油探头的信号。变送器会运用此信号来运算并给出测量数据。变送器也能将测量数据变成4-20mA模拟量输出或通过RS232、RS485或Profibus。测量数据可以通过内置的SD储存卡来保存。此变送器提供四路继电器输出,其中两路可以用于配制浓度报警。整体变送器都是通过一块触摸屏来控制。

  • 简单快速的校准流程
  • 量程可调
  • 对环境光线不敏感
  • 可抗较高压力
  • 低功耗
  • 实时在线监测
  • Modbus RTU接口
  • 水中油探头材质为不锈钢,钛可选
  • 无需复杂的预处理系统
  • 无需可消耗物质,如试剂

当一种特定波长的光射向油微粒时,微粒会吸收一部分光,并再次发射出不同波长的光。这就是荧光过程。OiW-200过程分析仪通过监控荧光的高低来测量水中油的浓度。

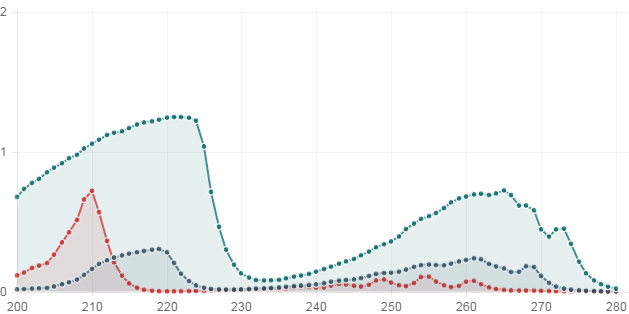

OiW-200内部的传感器在280nm左右发射光。样品中的油粒子会吸收一部分光,并发射出300nm到400nm 范围内的光。这些发射的光被检测器捕捉到,而光的强度和油的含量相关联。每种油品的荧光光谱都是独特 的。OiW-200过程分析仪适用于测量水中的精炼油,苯和苯系物以及多环芳烃。

水中油探头可以直接悬浮于水中,或者安装在AAI特制流通池内部。

以下技术参数以所有部件与样品系统均由AAI公司提供并且系统安装受AAI公司核准为前提。对于其它前提下的技术参数,请直接咨询AAI公司销售。

水中油探头规格

光源 LED,小于300nm
光源寿命 3年
光谱检测范围 200-800 nm
检测器范围 300 - 400 nm
镜片材质 石英
蓝宝石可选
测量原理 紫外荧光
测量间隔 1秒,可调
测量量程(可调) 常见范围:
0-30 ppm
0-100 ppm
0-500 ppm *若大于500ppm需加配稀释装置
精确度 +/- 3% FS
探头表面材质 SS316L 钛 (可选)
重量 0.8 kg
尺寸 长度: 150 mm 直径: 38 mm
防护等级 IP68
功耗 0.5 W
电压范围 10 – 32 VDC
通讯界面 Modbus RTU
维护 依不同应用有区别, 通常间隔在1周到3个月不等
压力 小于6 bar
温度 0 – 55 °C

变送器规格

电压 230 VAC (90-260 VAC) 最大功耗: 15 W
屏幕显示 LCD 触摸屏: 240 X 128 分辨率
环境温度 -10 to 45 °C
重量 1.35 kg
安装规格 5 mm 孔径 及导轨
外壳 聚碳酸酯, 235 mm X 185 mm X 119 mm
防护等级IP65
输入 1 路模拟输入 (探头)
2 路脉冲输入,可选PNP或NPN(静态可用),切换电流6A
2 路数字输入(静态)、无缘连接、切换电流6A
输出 2 路模拟输出, (4-20 mA)
2 路继电器输出, 24 VDC / 0.5 A (电阻负载)
2 路继电器输出, 230 VAC / 2 A (电阻负载) 或 24 VDC / 6 A (电阻负载)
通讯接口 RS-232 RS-485 Profibus
