OMA 色度分析仪

柴油等碳氢化合物燃料的理想色度仪


得益于稳定的全光谱分析,OMA色度分析仪能够提供极可靠的样品色度分析并且是柴油等碳氢化合物燃料的理想色度仪

可测量:
  • 样品颜色

性能

快速、连续的读数
T90响应时间小于10秒
没有误报
No interference from hydrocarbon/water backgrounds
极大的动态测量范围
Remains accurate through sharp changes in sample opacity

可靠性

无人监管下全自动化运行
自动吹扫清零功能;可选远程自动化控制
固有的安全性设计
样品从不会与分析仪机箱接触或进入其内部
个性化设置各种报警及通信输出
4-20mA 模拟输出,MODBUS;Hart 等

灵活性

多种量程种类可选
ASTM D-1500, APHA, Saybolt, Rosin... see list
直接测量热/湿样品
标配的流通池可以承受150度及3000psi的样品。
不受气泡干扰,没有误判的监测
全光谱分析可以轻易的去除错误的波长,保证测量的准确性

使用成本

没有可消耗物质或试剂
除了吹扫标准气之外
低维护量
仅仅要求每月擦拭镜片一次
长寿命氙灯光源
平均5年使用寿命
全固态结构的仪器
因为无可活动部件而在竞争对手中脱颖而出

兼容性

防爆证书
Class I Div 1 & 2; ATEX; GOST... View certifications
无需分析小屋
可直接在户外安装
视频:OMA色度分析仪测量碳氢化合物的色度

视频:色度分析仪--ASTM D1500应用

工艺物料中液体的颜色通常被认为能够反映产品质量或设备的潜在问题。过程物料中颜色的微小变化可能指示着很多问题,包括:浸泡效率,过热,浮动稀释比率,蒸馏塔故障,仪器失灵(例如热交换器泄露或过滤器故障等)。

人类对颜色的判断是主管的,可变的。普通的光度计检测器都是依靠单一的,隔离的检测波长来执行,此种方法易受气泡,污染物,环境光源的变化影响而失真。在此种情况下,读出的色度值是不准确的。

可选的色度

  • ASTM Method D1500
  • APHA (ASTM D1209)
  • Saybolt (ASTM D156)
  • Rosin
  • nonstandard scales

应用领域

  • 饮料生产
  • 柴油
  • 汽油
  • 重馏分
  • 煤油
  • 液化天然气
  • 石脑油
  • 天然气凝析液
  • 质量监控
  • 废水
OMA色度分析仪

监测原理

OMA在线分析仪运用紫外、可见光光谱学原理来分析样品的化学组分浓度。OMA系统分析样品在200纳米到800纳米波长之内的吸光度,通过1024个光电二极管列阵检测器将数据反映到处理器中进行数据分析,获得高分辨率的吸收光谱图。

OMA色度分析仪

光学结构

OMA过程在线分析仪使用长寿命氙灯光源传递信号,通过流通池与样品接触。此信号由光源发出,通过光缆传入流通池,与样品气接触。混合有不同化学物质组成的样品对光有独特的吸收,此光信号传出流通池,通过光缆回到检测仪。

OMA色度分析仪

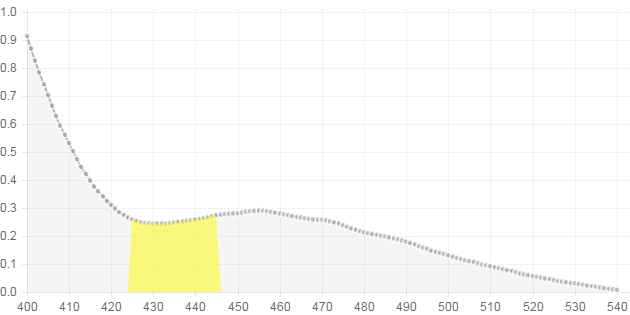

吸光度曲线:APHA色度

例如:某种样品(例如污水)APHA色度直接与波长425-445nm范围内吸光度曲线的高度相关。OMA分析仪直接监控此波段实时的样品APHA色度。此分析系统校准由蒸馏水代表APHA色度为0,由PtCo储备液代表色度为500.

OMA色度分析仪

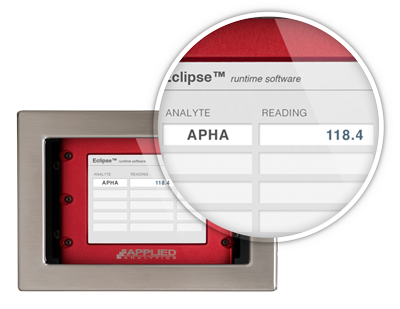

用户界面

AAI 专 有 的 ECLIPSE软件将得到的光谱数据处理成实际的浓度读书。在触摸屏控制器上,分析仪的操作者可以非常容易的在不同的界面(走势图,光谱图,浓度读书等等)切换,并且可以自行的,随时设定调整报警,输出,吹扫清零等等。

OMA在线过程分析仪

安全性能

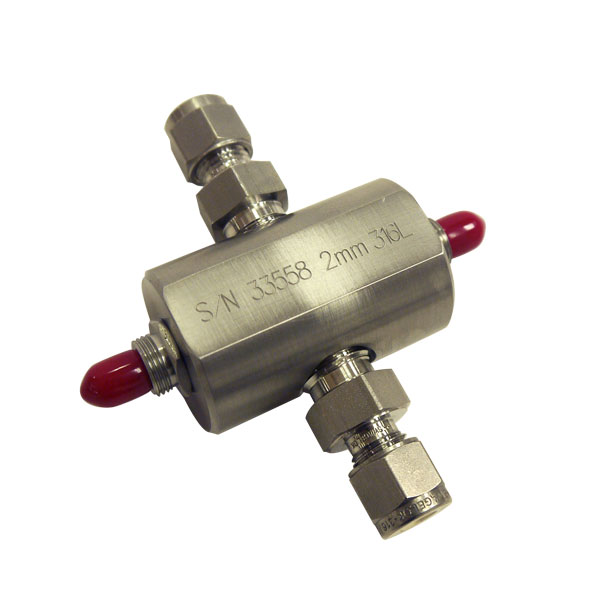

大多数分析仪将样品直接引到分析仪机箱里进行测量,如果样品有毒,腐蚀性强或易爆那将是非常危险的。OMA的设计是独特的:我们将光信号引入到样品中,而不是将样品引入我们的分析仪中。样品仅在流通池中流动,不会与分析仪接触。流通池通过光缆与分析仪链接。

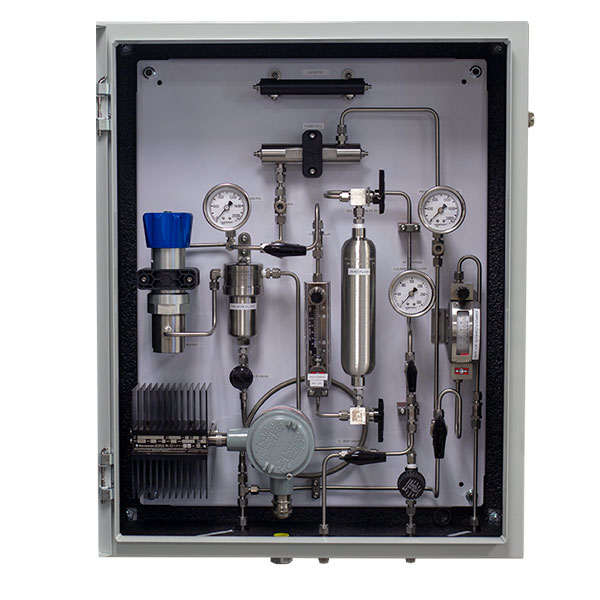

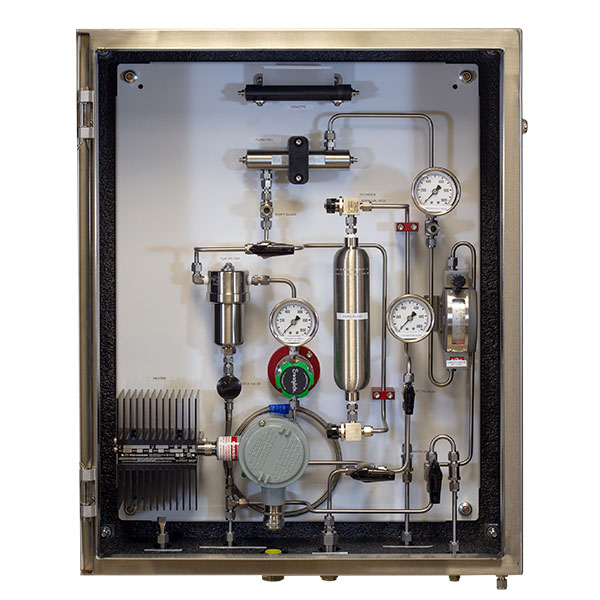

OMA是被设计可直接用来监测高温或含水的样品。此种设计理念使得我们可以简化取样系统,并保持样品的完整性。依照我们丰富的取样系统设计经验,很多不同的应用都是极为相似的,但每种应用又有细微的不同。因此我们依照每种不同的项目应用独家个性化设计取样系统,从研究用户的样品数据,理解用户的工艺过程到设计图纸及最后的实际生产、系统集成,我们为每位用户打造100%相匹配的取样系统。

OMA各类型号的产品具有相同的电子结构,监测功能与性能是相同的。不同型号产品区别在于外观结构和使用材料,其目的是适应各种应用的不同需求。

...

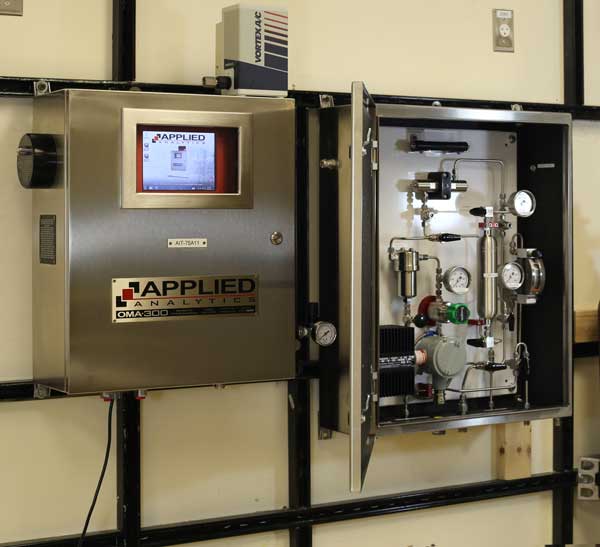

OMA-300

壁挂式系统,室内室外均可使用

防爆证书:ATEX, Class 1 Div 1/2, CSA, IECEx, GOST…

...

OMA-206P

便携式系统

超坚固手提箱式结构,流通池附着在侧面

...

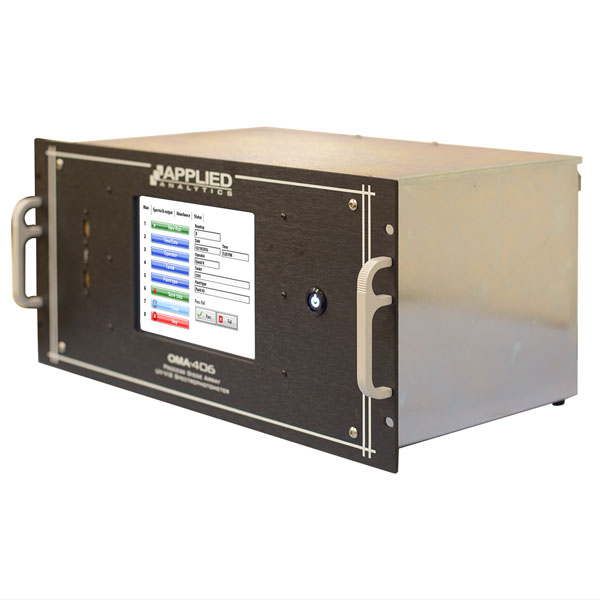

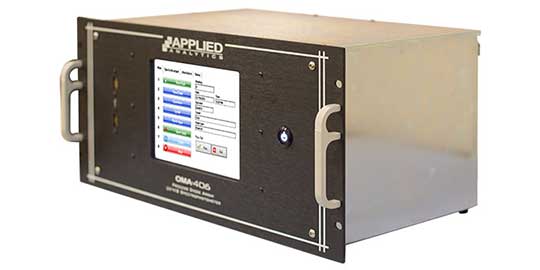

OMA-406R

19寸标准机架式系统

实验室或机架式环境安装的理想选择

防爆产品型号

OMA-300 提供两种防爆机型:

...

Eexp

经认证的正压通风装置向系统内部提供正压,以保证有毒易燃气体不在分析仪机箱内积累。当现场可提供仪表风,此方法为首选防爆法。

...

Eexd

Eexd系统是经过认证的隔爆铸铝机箱内部安装。

以下技术参数以所有部件与样品系统均由AAI公司提供并且系统安装受AAI公司核准为前提。对于其它前提下的技术参数,请直接咨询AAI公司销售。

通用

测量原理 可见光-近红外分光光度原理
检测器 nova II™ 可见光-近红外二极管列阵光谱仪
光谱检测范围 200-800 nm
光源 钨丝灯光源,平均两年使用寿命
信号传输 600微米内芯,1.8米长光缆,其它长度可选
样品预处理 根据不同应用个性化设计
分析仪校准 出厂前由工厂通过认证的标准校准气校准;用户无需再次校准;系统的精确性由自动清零功能实现
读数校验 通过标准样品和自诊断功能快速简单校验
控制器 工业控制器,配有LCD触摸屏及ECLIPSE™操作软件件
数据储存 纯固态硬盘
运行环境
分析仪环境条件 室内,室外均可,无需分析小屋
环境温度 标准: 0 - 35 °C (32 - 95 °F)
可选: -20 - 55 °C (-4 - 131 °F)
为了避免热辐射,在太阳直射的环境下推荐将分析仪安装在遮阳罩下面
样品温度 标准: -20 - 70 °C (-4 - 158 °F)
可选: 当带冷却延长装置时,最高可达 150 °C (302 °F)
温度超过150 °C (302°F),请联系AAI
样品压力 标准流通池: 206 bar (3000 psi)
插入式探头: 100 bar (1470 psig)
电力要求
电力 85 to 264 VAC 47 to 63 Hz
电耗功率 45 瓦
输出
标准输出 一种被测物质对应一路4-20毫安模拟输出(最多可有三路;升级后,别的可选)
两路数字输出对应报警和预处理控制
可选输出 Modbus TCP/IP; RS-232; RS-485; Fieldbus; Profibus; HART;
外观特点
选择分析仪机壳 OMA-300 挂壁式
OMA-206P 便携式
OMA-406R 机架式

性能

响应时间 1-5秒
重复性 ±0.5% 满量程
光噪声 在220nm处为±0.004 AU

证书

以下为典型防爆证书,更多其它种类可选:

标准设计 非防爆
提供可选 ATEX, IECEx, EAC
如需其它证书,例如:CSA, FM等,请询问销售代表
