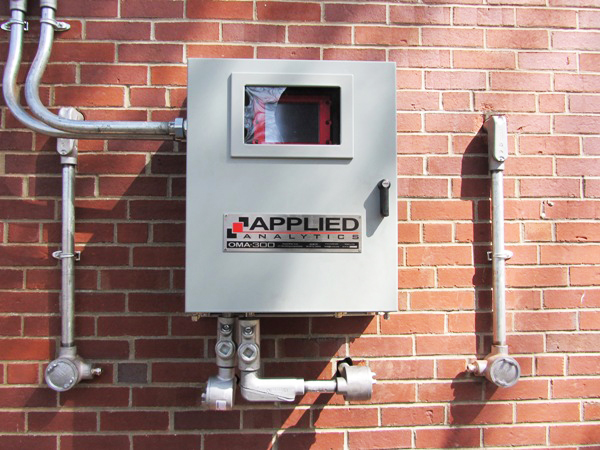

OMA-300-in-Fiberglass-Enclosure

OMA 臭味分析仪

ODORANT ANALYZER


通过可靠的臭味/硫醇监控,简化加臭过程。OMA系列是代替或补充人体探臭的全固态解决方案。

可测量:
  • 臭味

  • 例如:
  • 硫醇

  • 噻吩

性能

快速连续的读数
T90响应时间小于10秒
没有误报
测量臭味不受可能存在别的化学物质的干扰
极大的动态测量范围
样品浓度大幅度变化时,也能保持高精确度

利用丰富数据资源

丰富的数据资源
高频率的检测可以提高分析仪的精确度
可同时测量五种物质
每种臭味气体都独立显示浓度值
可额外检测H2S,COS浓度
提供完整的气体质量信息

可靠性

无人监管下全自动化运行
自动吹扫清零功能;可选远程自动化控制
固有的安全性设计
样品从不会与分析仪机箱接触或进入其内部
个性化设置各种报警及通信输出
4-20mA 模拟输出,MODBUS;Hart 等

使用成本

没有可消耗物质或试剂
除了吹扫标准气之外
低维护量
仅仅要求每月擦拭镜片一次
长寿命氙灯光源
平均5年使用寿命
全固态结构的仪器
因为无可活动部件而在竞争对手中脱颖而出

兼容性

特殊结构设计的“清洁法兰”式样品流通池
为环境卫生应用设计
防爆证书
Class I Div 1 & 2; ATEX; GOST... View certifications
无需分析小屋
可直接在户外安装

臭味气体人为的被加入到天然气中,为了人工检测气体泄漏提供方便。地方的天然气分销公司在管道特定位置配置探臭器来检测天然气中臭味含量,提供数据用来做各项报告。

然而天然气管道通常是跨省的几百公里长度连接着不同区域。在如此长的范围内每隔一段距离安装一个臭味探测器对人力和财力都是很大的挑战。一台在线分析仪可以达到相同的使用目的,却可以提供更多的更精确的数据为工作人员分析。(臭味探测器是在多个点间断的取样,而在线分析仪是在一个点连续的取样,获得的数据更加准确连贯)

在线臭味分析使得天然气分销公司人为检测频率降到了最低,并且可以实时优化臭味添加系统。另一个优势是使得天然气分销公司可以通过研究分析仪所提供的延迟时间,加臭装置性能,衰退效应和其他数据优化整个管道的性能。

OMA可以测量很多种臭味物质

  • 甲硫醇 | MeSH
  • 乙硫醇
  • 四氢噻吩 | THT
  • 叔丁基硫醇 | TBM
  • proprietary odorants
  • SCENTINEL® E
  • SPOTLEAK® 1009
  • 硫化氢 | H2S
  • 羰基硫 | COS
  • 总硫醇

常用应用 (碳氢化合物的气体为典型背景气)

  • 天然气
  • 沼气
  • 填埋气
  • 液化石油气
  • 合成气
OMA臭味分析仪

监测原理

OMA在线分析仪运用紫外、可见光光谱学原理来分析样品的化学组分浓度。OMA系统分析样品在200纳米到800纳米波长之内的吸光度,通过1024个光电二极管列阵检测器将数据反映到处理器中进行数据分析,获得高分辨率的吸收光谱图。

OMA臭味分析仪

光学结构

OMA过程在线分析仪使用长寿命氙灯光源传递信号,通过流通池与样品接触。此信号由光源发出,通过光缆传入流通池,与样品气接触。混合有不同化学物质组成的样品对光有独特的吸收,此光信号传出流通池,通过光缆回到检测仪。

OMA臭味分析仪

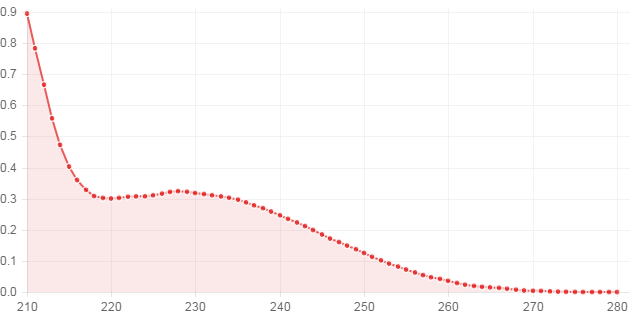

吸光度曲线:甲硫醇

为了检测臭味气体(例如甲硫醇)的浓度,OMA探测纯净甲硫醇的独特吸光度曲线,并且通过数学的方法将甲硫醇的吸光度曲线与被测样品的曲线分离独立出来。通过比尔-兰伯特定律,OMA将独特的甲硫醇吸光度曲线与实际的甲硫醇浓度关联起来。

OMA臭味分析仪

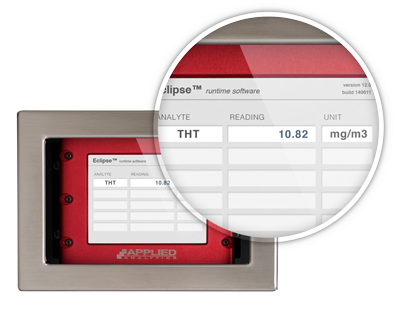

用户界面

AAI 专 有 的 ECLIPSE软件将得到的光谱数据处理成实际的浓度读书。在触摸屏控制器上,分析仪的操作者可以非常容易的在不同的界面(走势图,光谱图,浓度读书等等)切换,并且可以自行的,随时设定调整报警,输出,吹扫清零等等。

OMA在线过程分析仪

安全性能

大多数分析仪将样品直接引到分析仪机箱里进行测量,如果样品有毒,腐蚀性强或易爆那将是非常危险的。OMA的设计是独特的:我们将光信号引入到样品中,而不是将样品引入我们的分析仪中。样品仅在流通池中流动,不会与分析仪接触。流通池通过光缆与分析仪链接。

以下我们比较OMA臭味分析仪与另一种接触技术-色谱法的技术特点

OMA硫化氢分析仪 色谱
响应时间

OMA臭味分析仪整套系统的响应时间在10秒以内。


色谱的取样时间大约在30秒到1分钟左右
持有成本

OMA臭味分析仪通常价位是色谱仪的一半。由于其操作简单,因此不需要受过特殊训练的人员也可轻易操作


色谱分析仪普遍较贵,并且需要受过良好训练过的人员来操作
维护/停机

OMA臭味分析仪是全固态结构,无可活动部件。整套系统不需要停机维护,系统自动设有时常六十秒左右的自动清零功能,每隔几个小时进行一次,起到自维护功能。预防性的停机维护仅仅指每个月一次的擦拭光纤镜片步骤,用时在一分钟以内。


色谱仪需要很多可消耗物质并且需要有经验的工程师来维护

OMA是被设计可直接用来监测高温或含水的样品。此种设计理念使得我们可以简化取样系统,并保持样品的完整性。依照我们丰富的取样系统设计经验,很多不同的应用都是极为相似的,但每种应用又有细微的不同。因此我们依照每种不同的项目应用独家个性化设计取样系统,从研究用户的样品数据,理解用户的工艺过程到设计图纸及最后的实际生产、系统集成,我们为每位用户打造100%相匹配的取样系统。

OMA各类型号的产品具有相同的电子结构,监测功能与性能是相同的。不同型号产品区别在于外观结构和使用材料,其目的是适应各种应用的不同需求。

...

OMA-300

壁挂式系统,室内室外均可使用

防爆证书:ATEX, Class 1 Div 1/2, CSA, IECEx, GOST…

...

OMA-206P

便携式系统

超坚固手提箱式结构,流通池附着在侧面

...

OMA-406R

19寸标准机架式系统

实验室或机架式环境安装的理想选择

防爆产品型号

OMA-300 提供两种防爆机型:

...

Eexp

经认证的正压通风装置向系统内部提供正压,以保证有毒易燃气体不在分析仪机箱内积累。当现场可提供仪表风,此方法为首选防爆法。

...

Eexd

Eexd系统是经过认证的隔爆铸铝机箱内部安装。

以下技术参数以所有部件与样品系统均由AAI公司提供并且系统安装受AAI公司核准为前提。对于其它前提下的技术参数,请直接咨询AAI公司销售。

通用

测量原理 色散紫外-可见光分光光度法
检测器 nova II™二极管列阵光谱仪
光谱检测范围 200-800 nm
光源 脉冲氙灯光源,五年使用寿命
信号传输 600微米内芯,1.8米长光缆,其它长度可选
样品预处理 根据不同应用个性化设计
分析仪校准 出厂前由工厂通过认证的标准校准气校准;用户无需再次校准;系统的精确性由自动清零功能实现
控制器 工业控制器,配有LCD触摸屏及ECLIPSE™操作软件件
数据储存 纯固态硬盘
运行环境
分析仪环境条件 室内,室外均可,无需分析小屋
环境温度 标准: 0 to 35 °C (32 to 95 °F)
可选: -20 to 55 °C (-4 to 131 °F)
为了避免热辐射,在太阳直射的环境下推荐将分析仪安装在遮阳罩下面。
样品温度 标准: -20 to 150 °C (-4 to 302 °F)
可选: up to 1000 °C (1832 °F)
样品压力 标准流通池: 206 bar (3000 psi)
插入式探头: 100 bar (1470 psig)
电力要求
采样探头: 0-100 bar (0-1470 psig)
电力 85 to 264 VAC 47 to 63 Hz
电耗功率 45 瓦
输出
标准输出 一种被测物质对应一路4-20毫安模拟输出(最多可有三路;升级后,别的可选)
两路数字输出对应报警和预处理控制
可选输出 Modbus TCP/IP; RS-232; RS-485; Fieldbus; Profibus; HART;
外观特点
选择分析仪机壳 OMA-300 Wall-Mounted Analyzer
OMA-206P Portable Analyzer
OMA-406R Rackmount Analyzer

性能

甲硫醇量程范围与精确度
标准量程范围如下,其他量程范围可选,其他物质可选,在更高压力下精确度更高
0-10 ppm (@10 bar): ±0.1 ppm
0-10 ppm (@1 bar): ±1 ppm
0-100 ppm: ±1% 满量程 or 1 ppm*
0-10,000 ppm: ±1% 满量程
0-100%: ±1% 满量程
*取两者较大值.

证书

以下为典型防爆证书,更多其它种类可选:

NEC Class I, Division 1, Groups C & D; AEx d IIB T3
CEC Class I, Division 1, Groups C & D; AEx d IIB T3
ATEX Exp II 2(2) GD
GOST Russian Gosstandart Pattern Approval
