什么是OMA?


OMA是一种工业分析设备,高分辨率测绘连续流动液体或气体过程工艺中化学组分的吸光度光谱图。利用测得的丰富数据,OMA可以提供过程组分实时分析监测,包括化学组分浓度、纯度及色度。

可以测量什么?


化学物质浓度。OMA可以同时连续监测样品中五种化学物质浓度。所有的化学物质必须要在200纳米到1100纳米紫外-可见光或者短波-近红外波段内有独特的吸光度曲线,用来为OMA提供测量区间。

化学物质纯度。通过测量高分辨率的透射率图谱,OMA可以精确地检测到产生光学组成变化的样品杂质浓度。

物理性质。许多物理性质,例如燃料的热值或汽油中辛烷比率等,都可以和样品的吸光度图谱相关联,从而通过OMA进行在线监测。

  • 读数连续快速,小于10秒

  • 既无可移动部件,也无可耗品,除零点气外

  • 走势数据丰富,可定制界面

OMA各类型号的产品具有相同的电子结构,监测功能与性能是相同的。不同型号产品区别在于外观结构和使用材料,其目的是适应各种应用的不同需求。

...

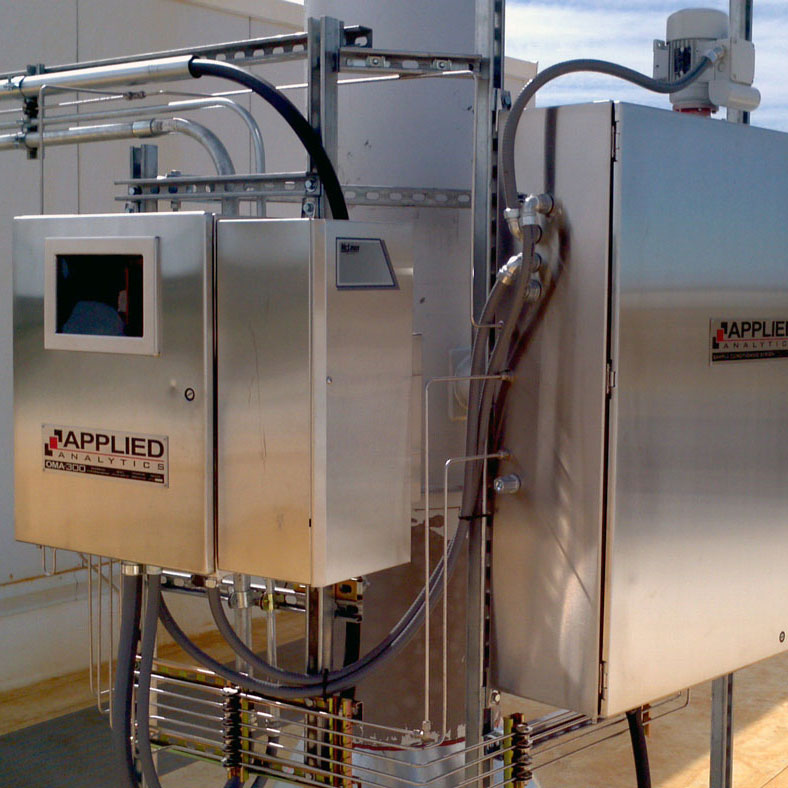

OMA-300

壁挂式系统,室内室外均可使用

防爆证书:ATEX, Class 1 Div 1/2, CSA, IECEx, GOST…

...

OMA-206P

便携式系统

超坚固手提箱式结构,流通池附着在侧面

...

OMA-406R

19寸标准机架式系统

实验室或机架式环境安装的理想选择

防爆产品型号

OMA-300 提供两种防爆机型:

...

Eexp

经认证的正压通风装置向系统内部提供正压,以保证有毒易燃气体不在分析仪机箱内积累。当现场可提供仪表风,此方法为首选防爆法。

...

Eexd

Eexd系统是经过认证的隔爆铸铝机箱内部安装。

OMA可以监测不同行业的上百种化学物质。OMA是一种通用的分析设备,因为它获取的是完整的紫外-可见光/短波-近红外吸光度光谱图,而大部分化学物质在此波段均有吸光度。

查看应用列表

查看测量物列表

OMA在线过程分析仪

监测原理

OMA在线分析仪运用紫外、可见光光谱学原理来分析样品的化学组分浓度。OMA系统分析样品在200纳米到800纳米波长之内的吸光度,通过1024个光电二极管列阵检测器将数据反映到处理器中进行数据分析,获得高分辨率的吸收光谱图。

OMA在线过程分析仪

光学结构

OMA过程在线分析仪使用长寿命氙灯光源传递信号,通过流通池与样品接触。此信号由光源发出,通过光缆传入流通池,与样品气接触。混合有不同化学物质组成的样品对光有独特的吸收,此光信号传出流通池,通过光缆回到检测仪。

OMA在线过程分析仪

nova II分光光度计

OMA的核心是nova II二极管列阵分光光度计。这台设备包含了广元及吸光度光谱检测器。nova光度计分为两个版本,一种是包含紫外-可见光(UV-Vis, 200-800nm)功能,另一种包含短波近红外(SW-NIR, 400-1100nm)功能。

OMA在线过程分析仪

OMA如何探测化学物质

OMA过程在线分析仪可以同时测量最多五种化学物质。通过我们特有的ECLIPSE软件将不同物质的吸光度曲线拟合成一条,再通过程序运算,算出每种组分的浓度。

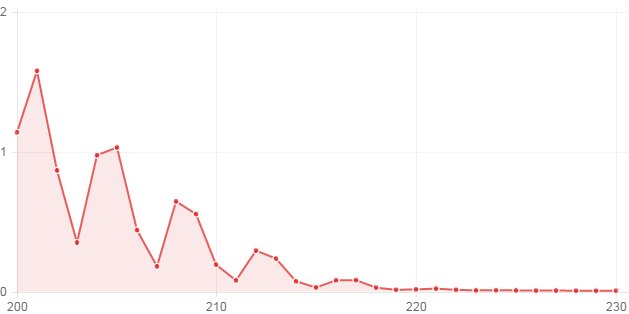

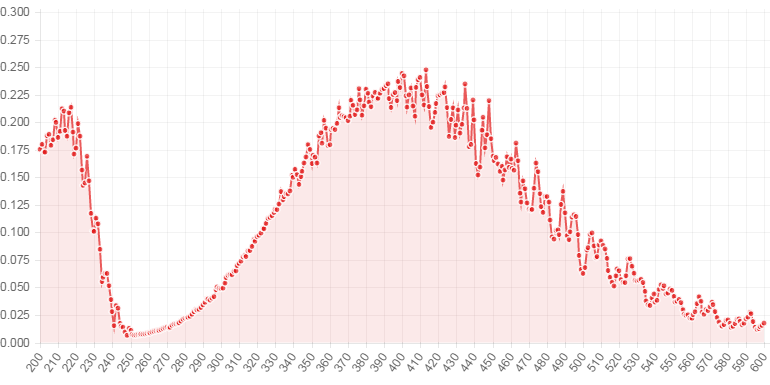

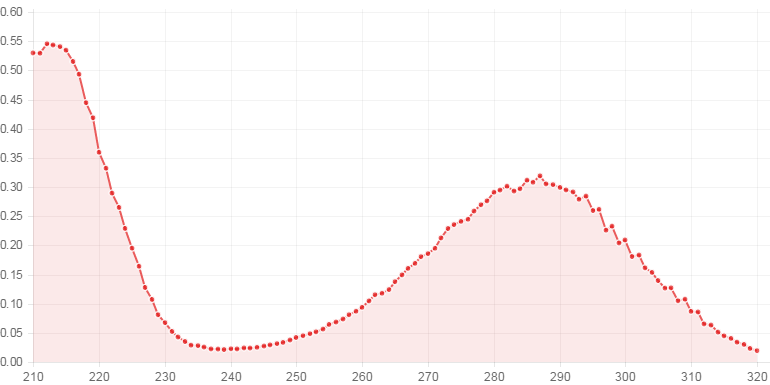

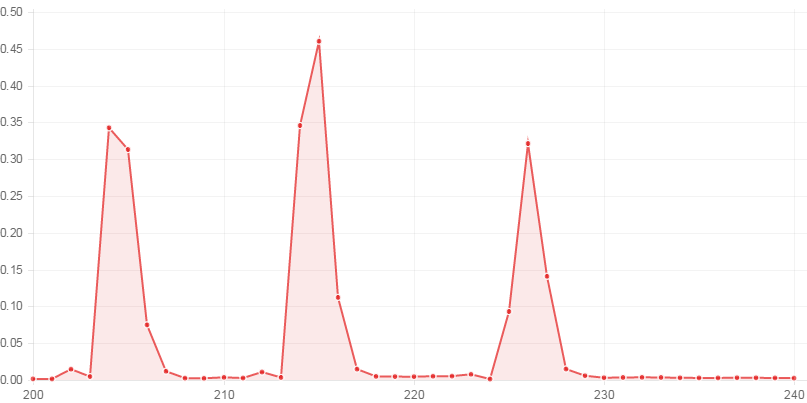

点击上图, 查看各种化学物质的独特吸光度曲线

OMA在线过程分析仪

用户界面

AAI 专 有 的 ECLIPSE软件将得到的光谱数据处理成实际的浓度读书。在触摸屏控制器上,分析仪的操作者可以非常容易的在不同的界面(走势图,光谱图,浓度读书等等)切换,并且可以自行的,随时设定调整报警,输出,吹扫清零等等。

OMA在线过程分析仪

多组分测量

OMA过程在线分析仪可以同时测量最多五种化学物质。通过我们特有的ECLIPSE软件将不同物质的吸光度曲线拟合成一条,再通过程序运算,算出每种组分的浓度。

OMA在线过程分析仪

安全性能

大多数分析仪将样品直接引到分析仪机箱里进行测量,如果样品有毒,腐蚀性强或易爆那将是非常危险的。OMA的设计是独特的:我们将光信号引入到样品中,而不是将样品引入我们的分析仪中。样品仅在流通池中流动,不会与分析仪接触。流通池通过光缆与分析仪链接。

OMA是被设计可直接用来监测高温或含水的样品。此种设计理念使得我们可以简化取样系统,并保持样品的完整性。依照我们丰富的取样系统设计经验,很多不同的应用都是极为相似的,但每种应用又有细微的不同。因此我们依照每种不同的项目应用独家个性化设计取样系统,从研究用户的样品数据,理解用户的工艺过程到设计图纸及最后的实际生产、系统集成,我们为每位用户打造100%相匹配的取样系统。

以下技术参数以所有部件与样品系统均由AAI公司提供并且系统安装受AAI公司核准为前提。对于其它前提下的技术参数,请直接咨询AAI公司销售。

通用

测量原理 色散紫外-可见光分光光度法
检测器 nova II™二极管列阵光谱仪
光谱检测范围 200-800 nm
光源 脉冲氙灯光源,五年使用寿命
信号传输 600微米内芯,1.8米长光缆,其它长度可选
样品预处理 根据不同应用个性化设计
分析仪校准 出厂前由工厂通过认证的标准校准气校准;用户无需再次校准;系统的精确性由自动清零功能实现
控制器 工业控制器,配有LCD触摸屏及ECLIPSE™操作软件件
数据储存 纯固态硬盘
运行环境
分析仪环境条件 室内,室外均可,无需分析小屋
环境温度 标准: 0 to 35 °C (32 to 95 °F)
可选: -20 to 55 °C (-4 to 131 °F)
为了避免热辐射,在太阳直射的环境下推荐将分析仪安装在遮阳罩下面。
样品温度 标准: -20 to 150 °C (-4 to 302 °F)
可选: up to 1000 °C (1832 °F)
样品压力 标准流通池: 206 bar (3000 psi)
插入式探头: 100 bar (1470 psig)
电力要求
采样探头: 0-100 bar (0-1470 psig)
电力 85 to 264 VAC 47 to 63 Hz
电耗功率 45 瓦
输出
标准输出 一种被测物质对应一路4-20毫安模拟输出(最多可有三路;升级后,别的可选)
两路数字输出对应报警和预处理控制
可选输出 Modbus TCP/IP; RS-232; RS-485; Fieldbus; Profibus; HART;
外观特点
选择分析仪机壳 OMA-300 Wall-Mounted Analyzer
OMA-206P Portable Analyzer
OMA-406R Rackmount Analyzer

性能

OMA过程分析仪的测量精确度依根据具体应用及过程气体组成而定。想了解各种详细的精确度,请查看具体应用。
响应时间 T10- T90: 10 秒
零点漂移 开机预热后±0.1%,在恒定环境温度下可持续24小时
灵敏度 ±0.1 % 满量程
噪音 ±0.004 AU at 220 nm

证书

以下为典型防爆证书,更多其它种类可选:

NEC Class I, Division 1, Groups C & D; AEx d IIB T3
CEC Class I, Division 1, Groups C & D; AEx d IIB T3
ATEX Exp II 2(2) GD
GOST Russian Gosstandart Pattern Approval
