TSA-200

总硫在线分析仪


TSA-200运用传统的高温热解燃烧技术将被测气体组分中所有的硫化物转化为二氧化硫。此系统运用高性能的紫外-可见光分光光度计来测量二氧化硫的浓度值,即总硫的浓度。

性能

燃烧型总硫分析
样品预处理系统将所有硫化物燃烧转化成二氧化硫
快速连续的读数
分析仪的响应时间小于5秒
宽广的测量范围
大量程状态下也能维持高精确度

可靠性

无需操作人员实时监控
系统自带自动清零功能,整套分析仪可以远程操控
安全的结构设计
被测气体不进入到分析仪中
多种通信输出可选
4-20 mA模拟输出,MODBUS,Hart等等

兼容性

不需要分析小屋
分析仪具备室外独立安装功能

硫化物,尤其是硫化氢,在天然气中可以为生产者和消费者制造出多问题隐患。硫化物众所周知的是:

  • 导致管道的腐蚀,危害天然气管道输送并需要大量的维护工作。
  • 降低成品天然气的质量;传输的过程中需要额外的天然气质量控制来监控硫化物的含量
  • 直接关系到燃气厂的二氧化硫排放问题。二氧化硫是广为人知的大气污染物,应引起必要的关注来避免罚款和履行社会职责。
  • 在燃气厂及环境中发出难闻的气味;硫醇被有目的的添加到天然气中为了根据气味来提示泄露的发生,但不加控制的硫化物会将有作用的气味变成无法忍受。

避免长期发生这些跟硫化物相关的问题就需要可靠的在线监测碳氢化合物中的总硫浓度。鉴别脱硫过程的效率和确保客户及环境需求的满意度的唯一方法便是提前在线监测天然气的组分浓度。

TSA-200是全自动化的在线监测设备,运用紫外-可见光二极管检测器。这款全固态简洁的分析仪要比传统的笨重且复杂的市面常见的总硫分析仪更加的可靠及稳定。

...

监测原理

TSA-200使用紫外-可见光分光光度技术来测量燃烧后的二氧化硫浓度。此种方法被验证为高度排除假阳性数据;全光谱分析可以利用求平均值算法有效的去处无用数据。

...

光学结构

TSA-200使用长寿命氙灯光源来发射光信号给流通池中的被测气体。此光信号通过光纤传输到分析仪的流通池中,在流通池中的被测气体由于其独特的化学组分决定了其对穿透而过的光信号有独特的吸光度。

...

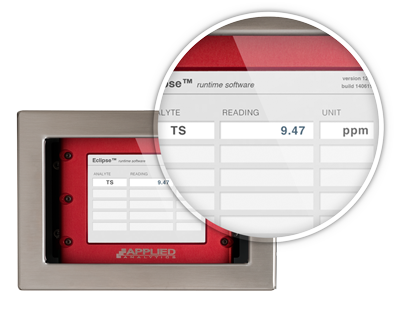

用户界面

AAI 专 有 的 ECLIPSE软件将得到的光谱数据处理成实际的浓度读书。在触摸屏控制器上,分析仪的操作者可以非常容易的在不同的界面(走势图,光谱图,浓度读书等等)切换,并且可以自行的,随时设定调整报警,输出,吹扫清零等等。

...

安全性能

TSA-200有内部安全设计,因为含有有害的硫化物被测气体不会进入到分析仪的机箱中。样品在外部的流通池中流通,并通过光纤将光信号传回到分析仪中

TSA-200预处理系统设计的初衷是控制样品气体的燃烧。

进入TSA-200样品预处理系统之后,样品气被一个分支分成旁通回路和样品流路。在样品流路中,两个质量流量控制机用来精确的在样品中混入空气,确保空气与被测样品气用来燃烧的最优比例。

被测样品气与空气的混合气流入到燃烧炉,所有的硫化物被转化成二氧化硫

R-S + R-H + O2 > SO2 + CO2 + H2O

被完全氧化的样品气随后进入到流通池中被测量,在此二氧化硫的吸光度信息被光信号通过光纤传回到分析仪计算机中。最终,样品气被当做废弃排出分析系统。

以下技术参数以所有部件与样品系统均由AAI公司提供并且系统安装受AAI公司核准为前提。对于其它前提下的技术参数,请直接咨询AAI公司销售。

通用

测量原理 紫外-可见光分光光度原理
光源 脉冲氙灯光源,五年使用寿命
信号传输 600微米内芯,1.8米长光缆,其它长度可选
流通池长度 根据应用而定
样品预处理 样品预处理使用质量流量控制器来持续的将被测气体与空气混合,精确控制混合比率。此系统将混合的气体带入到燃烧炉中完全反应。燃烧过后样品气进行测量。
分析仪校准 出厂前由工厂通过认证的标准校准气校准;用户无需再次校准;系统的精确性由自动清零功能实现
读数验证 通过标准样品和自诊断功能快速简单验证
控制器 工业控制器,配有LCD触摸屏及ECLIPSE™操作软件件
数据储存 纯固态硬盘
运行环境
分析仪环境条件 室内,室外均可,无需分析小屋
环境温度 标准: 0 - 35 °C (32 - 95 °F)
可选: -20 - 55 °C (-4 - 131 °F)
为了避免热辐射,在太阳直射的环境下推荐将分析仪安装在遮阳罩下面。
电力要求
电力 85 - 264 VAC 47 - 63 Hz
电耗功率 据每套系统而定
输出
标准输出 3路隔离4-20mA模拟输出
1路数字报警
1路数字输入
1路K型热电偶输入
4路继电器输出
其它类型可选
可选输出 Modbus TCP/IP; RS-232; RS-485; Fieldbus; Profibus; HART;
外形规格
尺寸 分析仪: 24英寸高 x 20英寸宽 x 8英寸深 (610高 x 508宽 x 203深 毫米)
预处理: 36英寸高 x 36英寸宽 x 12英寸深 (914高 x 914宽 x 305深 毫米)
重量 分析仪: 15公斤 (32磅 )
预处理: 据每套系统而定
机箱 标准: 壁挂式碳钢 NEMA 4 机箱

性能

光度计精确性 ±0.004 AU
应用精确度 根据应用而定。详细请咨询销售。

证书

以下为典型防爆证书,更多其它种类可选:

标准设计 非防爆
提供可选 ATEX, IECEx, EAC
如需其它证书,例如:CSA, FM等,请询问销售代表
